AD/DA CONVERTER MODULE PCF8591 (WPM344)

AD/DA CONVERTER MODULE PCF8591

Velleman - WPM344

Kenmerken WPM344

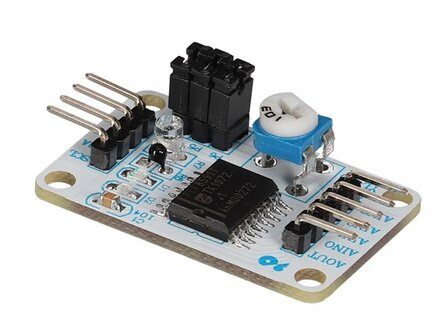

De PCF8591 module is een monolithisch geïntegreerde, laagvermogen, 8-bit CMOS-data-acquisitiemodule. De PCF8591 heeft vier analoge ingangen, een analoge uitgang en een seriële I2C bus interface. Deze module is uitgerust met een phototransistor (licht afhankelijke transistor), NTC (temperatuur afhankelijke weerstand) en instelpotmeter, die verbonden zijn met de PCF8591 via 3 jumpers. Specificaties WPM344
- Basis productinformatie:
 - Talen van de handleiding: Engels
 - Primaire kleuren: Blauw
 - Extra kleuren: Zwart, Blauw, Wit
 - Extra kleuren gedetailleerd: Lichtblauw
 - Gewicht Product: 10 g
- Technische gegevens:
 - Specificaties kits & modules: Kenmerken

• enkele voeding
• bedrijfsvoedingsspanning 2,5 V tot 6,0 V
• lage stand-bystroom
• seriële invoer en uitvoer via I2C-bus
• maximale bemonsteringssnelheid gegeven door I2C-bussnelheid
• 4 analoge ingangen configureerbaar als enkelzijdige of differentiële ingangen
• automatisch opgehoogde kanaalselectie
• analoog spanningsbereik van VSS tot VDD
• track-and-hold-circuit op de chip
• 8-bits opeenvolgende benadering A/D-conversie
• DAC vermenigvuldigen met één analoge uitgang

- Gebruikseigenschappen:
 - Coderingsniveau: 2
 - Elektronica-vaardigheidsniveau: 3
 - Mechanische vaardigheden: 1
 - Soldeervaardigheidsniveau: geen

EAN-code: 5410329729967
