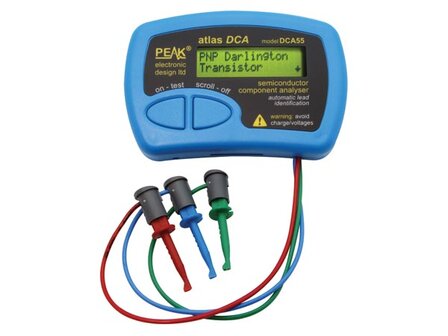

COMPONENT ANALYZER VOOR HALFGELEIDERS
Velleman - DCA55
Kenmerken DCA55- automatische identificatie van componenten
- automatische identificatie van aansluitpinnen
- identificatie van bijzonderheden zoals detectie van beveiligingsdiodes en shuntweerstanden
- bipolaire transistors: meting stroomversterking en stroomverlies, detectie van silicium of germanium
- meting drempelspanning voor verrijkingsmode-MOSFETs
- meting geleidingsspanning van diodes, leds en basis-emmiter juncties van transistors
- automatisch en handmatig uitschakelen
Specificaties DCA55- Basis productinformatie:
- Primaire kleuren: Zwart
- Extra kleuren: Blauw
- Diepte van het product: 20 mm
- Hoogte van het product: 70 mm
- Breedte van het product: 103 cm
- Gewicht Product: 98 g
- Technische gegevens:
- Maximale piekteststroom in s/c: 5.5 mA
- Maximale piektestspanning over o/s: 5.1 V
- Diode specificaties:
- Teststroom: 5,0 mA
- Spanningsnauwkeurigheid: -2% -20 mV tot +2% +20 mV
- Vf voor LED-identificatie: 1,50 V - 4,00 V
- Kortsluitingsdrempel: 10 Ohm
- SCR/triac-specificaties:
- Poortteststroom: 4,5 mA
- Belastingsteststroom: 5,0 mA
- Specificaties transistor:
- Versterkingsbereik (Hfe): 4 - 65000
- Versterkingsnauwkeurigheid: ± 3 % ± 5 Hfe
- Vceo-testspanning: 2.0 V - 3.0 V
- Vbe-nauwkeurigheid: -2 % - 20 mV tot +2 % + 20 mV
- VBE voor Darlington (gerangeerd): 0.95 V - 1.80 V (0.75 V - 1.80 V)
- Basis-emitter shuntdrempel: 50 kOhm - 70 kOhm
- BJT collector-teststroom: 2.45 mA - 2.55 mA
- BJT aanvaardbare lekkage: 0.7 mA
- MOSFET:
- Poortdrempelbereik: 0.1 V - 5.0 V
- Drempelnauwkeurigheid: -2% -20 mV tot +2% +20 mV
- Drain-teststroom: 2.45 mA - 2.55 mA
- Poortweerstand: 8 kOhm
- Depletie-drain-teststroom: 4.5 mA
- JFET drain-bron teststroom: 0.5 mA - 5.5 mA
- Omgevingsgegevens:
- Bedrijfstemperatuurbereik: 0-50 °C
- Voeding:
- Batterijen inbegrepen: Neen
- Aantal batterijen: 1
- Accuspanning: 1.5 V
- Samenstelling batterij: Alkaline
- Batterij IEC grootte: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)EAN-code: 5410329460648
