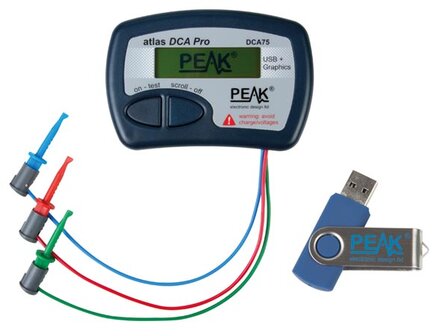

COMPONENT ANALYZER VOOR HALFGELEIDERS (DCA75)

COMPONENT ANALYZER VOOR HALFGELEIDERS

Velleman - DCA75

Kenmerken DCA75
De DCA Pro heeft een hoogwaardig nieuw design en is uitgerust met eigenschappen zoals een grafisch display, USB-communicatie, pc-software en verbeterde bibliotheek voor de identificatie van componenten.- autonoom gebruik of met pc
- automatische identificatie van componenten
- automatische identificatie van aansluitpinnen
- identificatie van bijzonderheden zoals detectie van beveiligingsdiodes en shuntweerstanden
- bipolaire transistors: meting stroomversterking en stroomverlies, detectie van silicium of germanium
- meting drempelspanning voor verrijkingsmode-MOSFETs
- meting geleidingsspanning van diodes, leds en basis-emmiter juncties van transistors
- automatisch en handmatig uitschakelen
Specificaties DCA75
- Basis productinformatie:
 - Primaire kleuren: Grijs
 - Extra kleuren: Zwart
 - Diepte van het product: 20 mm
 - Hoogte van het product: 70 mm
 - Breedte van het product: 103 mm
 - Gewicht Product: 98 g
- Technische gegevens:
 - Maximale piekteststroom in s/c: 12 mA
 - Maximale piektestspanning over o/s: 12 V
 - Diode specificaties:

• Teststroom: 5,0 mA
• Spanningsnauwkeurigheid: -2% -20 mV tot +2% +20 mV
• Vf voor LED-identificatie: 1,50 V - 4,00 V
• Kortsluitingsdrempel: 10 Ohm

 - SCR/triac-specificaties:

• Poortteststroom: 4,5 mA
• Belastingsteststroom: 5,0 mA

 - Specificaties transistor:

• Plage de gain (Hfe): 4 - 65000
• Précision du gain: ± 3 % ± 5 Hfe
• Tension d'essai Vceo: 2.0 V - 3.0 V
• Précision de Vbe: -2 % -20 mV à +2 % +20 mV
• VBE pour Darlington (shunté): 0.95 V - 1.80 V (0.75 V - 1.80 V)
• Seuil de shuntage base-émetteur: 50 kOhm - 70 kOhm
• Courant de test du collecteur du BJT: 2.45 mA - 2.55 mA
• Fuite acceptable du BJT: 0.7 mA
• MOSFET:

  • Plage de seuil de grille: 0.1 V - 5.0 V
  • Précision du seuil: -2% -20 mV à +2% +20 mV
  • Courant de test de drain: 2.45 mA - 2.55 mA
  • Résistance de grille: 8 kOhm
• Courant de test du drain de déplétion: 4.5 mA
• Courant de test du drain-source du JFET: 0.5 mA - 5.5 mA

- Omgevingsgegevens:
 - Bedrijfstemperatuurbereik: 10-40 °C
- Voeding:
 - Batterijen inbegrepen: Neen
 - Aantal batterijen: 1
 - Accuspanning: 1.5 V
 - Samenstelling batterij: Alkaline
 - Batterij IEC grootte: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)

EAN-code: 0700621853459
